Konfigurasi Voip 2 Server Menggunakan Trixbox



Software :

• VirtualBox
• Trixbox
• X-Lite

Langkah-Langkah :

1. Siapkan terlebih dahulu 2 server Trixbox.

2. Pertama masuk ke server Trixbox kemudian cek IP Address dengan perintah ip add.

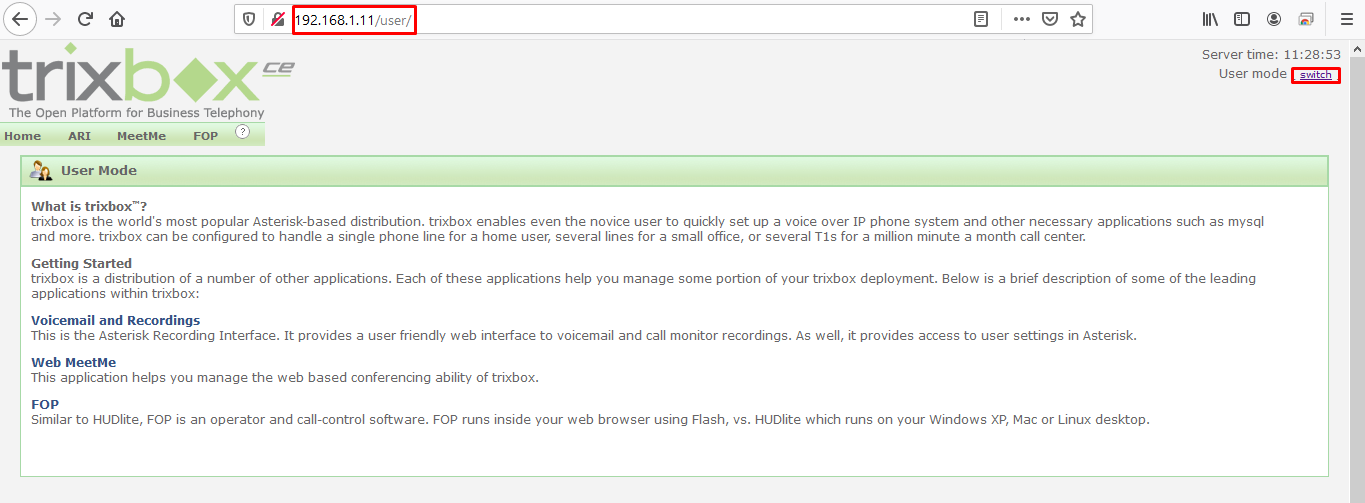

3. Jika sudah ketik  IP Address ke browser seperti Mozilla,chrome, atau Microsoft edge.

    Muncul tampilan trixbox lalu klik switch Maka kita akan diperintah kan untuk memasukkan

    user dan password maint.

4. Kembali ke server trixbox untuk membuat password maint. Ketik perintah passwd-maint.

    Maka akan muncul user maint dan kita diminta untuk mengetikkan passwordnya.

6. Beralih ke browser masukkan user maint dan password yang tadi telah dibuat. Lalu login.

7. Setelah itu ke server kedua lalu cek IP Address dengan perintah ip add. IP Address server

    kedua Satu network dengan server pertama.

8. Kemudian ketikkan IP Address server trixbox kedua pada browser. Klik switch maka kita pun

    akan diminta memasukkan user dan password maint juga.

9. Kembali ke server trixbox untuk membuat password maint. Ketik perintah passwd-maint.

   Maka akan muncul user maint dan kita diminta untuk mengetikkan passwordnya.

10. Beralih ke browser masukkan user maint dan password yang tadi telah dibuat. Lalu login.

11. Pastikan kedua server trixbox berhasil mengakses trixbox melalui browser.

Membuat Extension

1. Selanjutnya buat extensions. Pertama ke server trixbox pertama pada web browser terlebih dahulu

    lalu klik Asterisk pilih FreeBPX dan klik extention untuk membuat extensionnya.

2. Klik add extension lalu submit.

3. Masukkan nomor user extension lalu display name juga secret. Ini merupakan extension yang akan

    didaftarkan pada server kedua. Pilih Status lalu rubah menjadi enable begitupula pada Vmx

    Locater. Jika sudah klik submit.

4. Kemudian buat extension satu lagi untuk client Xlite. Nomor user extension dan display name

    bisa kita gunakan no absen dan nama kita. Ketik secret dengan nomor user extension. Pilih

    status lalu rubah menjadi enable begitupula pada Vmx Locater. Jika sudah klik submit.

5. Maka kita sudah membuat 2 extension.

6. Lakukan hal yang sama pada server kedua. Dengan mendaftarkan extension untuk server

    pertama dan Xlite.

7. Kemudian buat extension satu lagi untuk client Xlite. Nomor user extension dan display name

    bisa kita gunakan no absen dan nama kita. Ketik secret dengan nomor user extension. Pilih

    status lalu rubah menjadi enable begitupula pada Vmx Locater. Jika sudah klik submit.

Mengkonfigurasi Trunks & Outbound Routes Pada Masing-Masing Server.

1. Pertama kita ke server pertama pada web lalu pilih bagian trunk kemudian klik Add SIP

    Trunk. Pada Outbound Caller ID ketikkan user extension pada server kedua. Kemudian

    maximum chanel nya 1.

2. Pada Trunk Name ketikkan trixbox 1 . Pada Peer Details masukkan konfigurasi sebagai berikut :

    Host = IP Address server kedua

    Username= Nomor User Extension Server Kedua

    Secret = Nomor User Extension Server Kedua

3. Untuk Register String ketikkan Nomor User Extension Server Kedua: Nomor User Extension

    Server Kedua@IP Address server kedua. Contoh 2222:2222@192.168.1.12. Klik submit.

4. Beralih pada bagian Outbound Router. Klik add route lalu masukkan Route Name trixbox .

    Pada bagian Dial Patterns masukkan area yang akan digunakan misal 87|. ( Ditambah tanda tegak

    dan titik). Lalu pada bagian Trunk Sequence pilih SIP/tribox 1. Klik submit. Lalu apply

    configuration .

5. Beralih pada server kedua lakukan hal yang sama. pilih bagian trunk kemudian klik Add SIP

    Trunk. Pada Outbound Caller ID ketikkan user extension pada server pertama. Kemudian

    maximum chanel nya 1.

6. Pada Peer Details masukkan konfigurasi sebagai berikut :

    Host = IP Address server pertama

    Username= Nomor User Extension Server Pertama

    Secret = Nomor User Extension Server Pertama



    Untuk Register String ketikkan Nomor User Extension Server Pertama: Nomor User

    Extension Server Pertama@IP Address server pertama. Contoh 1111:1111@192.168.1.11. Klik

    submit.

7. Beralih pada bagian Outbound Router. Klik add route lalu masukkan Route Name trixbox 2. Pada

    bagian Dial Patterns masukkan area yang akan digunakan misal 88|. ( Ditambah tanda tegak dan

    titik). Lalu pada bagian Trunk Sequence pilih SIP/tribox 2. Klik submit. Lalu apply configuration .



Mengkonfigurasi client X-Lite di masing-masing server.



1. Pastikan sudah menginstall X-Lite lalu buka.

2. Pilih dibagian Setting SIP Accounts.

3. Klik add masukkan sesuai dengan extension yang telah kita buat. Contoh :

    Display Name : Khomala

    User Name:12

    Password :12

    Authorization user name :12

    Domain : 192.168.1.11 (IP Address server pertama)

    Jika sudah klik OK.

3. Pastikan teregister.

4. Lakukan hal yang sama untuk server kedua. Buka x-lite.

5. Pilih dibagian Setting SIP Accounts.Hapus Accounts yang pertama lalu tambahkan yang baru

    Klik add masukkan sesuai dengan extension yang telah kita buat. Contoh :

    Display Name : Ningrum

    User Name: 3

    Password : 3

    Authorization user name : 3

    Domain : 192.168.1.12 (IP Address server kedua)

    Jika sudah klik Apply OK.

3. Pastikan dapat teregister.

Melakukan Pangggilan X-Lite

1. Masukkan nomor area yang digunakan lalu display namenya. Contoh : 873. ( Ini untuk server

    kedua). Maka pada X-Lite server kedua akan masuk panggilannya.

2. Pastikan dapat terhubung dan berkomunikasi.

3. Lakukan juga percobaan untuk server pertama.
