Konfigurasi VOIP Dengan Vlan

Assalam mu'alaikum wr.wb

      Di blog saya kali ini saya akan menjabarkan tahap demi tahap konfigurasi VOIP Dengan Vlan. Dari mulai membuat topologi dan seterusnya.Oke langsung saja ke langkah berikut:

Langkah-langkah :

1. Sebelumnya harus sudah meng instal software Cisco Packet Tracer.

    Lalu buka software tersebut.

2. Kemudian buatlah topologi seperti ini :

    - Tambahkan router 2811, switch 2960, 3 IP Phone, dan 3 PC lalu hubungkan dengan kabel

       straight.

3.  Masuklah ke konfigurasi switch.

     Disini kita membagi dan menambahkan vlan serta memasukkan ip address dan gateway

     Juga menambahkan mode access untuk masing-masing interface.

     Disini memakai konfigurasi vlan sebagai berikut :

     - Vlan 10 : data

     - Vlan 20 : voice

     - Vlan 30 : manage

4. Setelah itu kita ke router dan mengkonfigurasi.

    - Disini kita menambahkan konfigurasi vlan encapsulation pada masing-masing interface.

5. Kemudian kita menambahkan konfigurasi ip dhcp excluded agar tidak terjadi bentrokan saat me-

    nge-ping.

6. Terakhir kita menambahkan konfigurasi untuk masing-masing IP Phone.

    - Disini kita memasukkan port dan auto assign yang merupakan default.

      Dan juga memasukkan nomer untuk masing-masing IP Phone.

7. Jangan lupa untuk memasang konektor pada tiap IP Phone.

8. Setelah itu konfigurasi IP pada tiap PC dengan cara pilih DHCP.

    Pastikan DHCP request successfully.

9. Coba lah menge-ping antar PC.

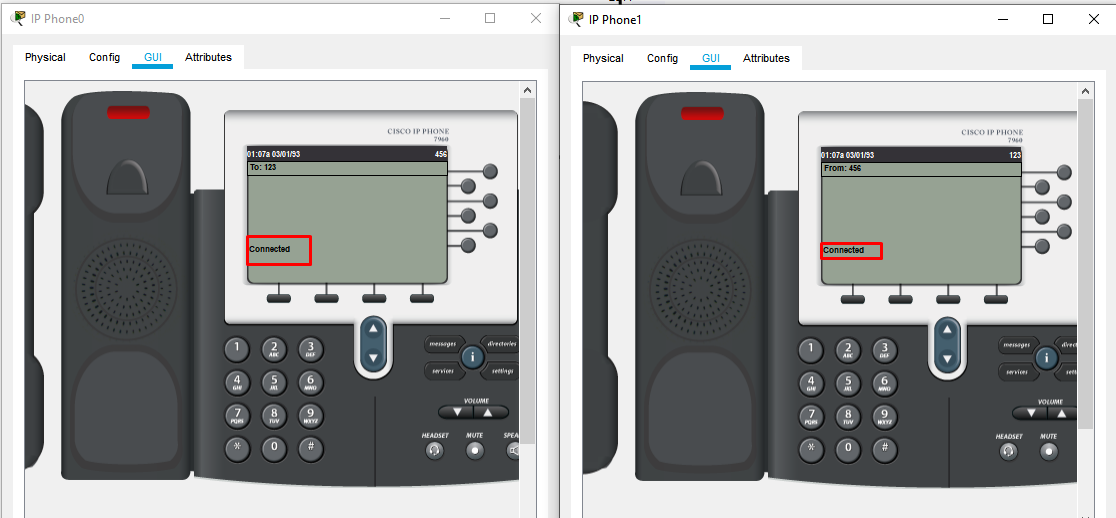

10. Jika berhasil maka pasti kita dapat menghubungkan atau menelpon antar IP Phone.
